Wie funktioniert ein Scroll-Luftkompressor?

2026,08,17

Ein Scroll-Luftkompressor ist ein Verdrängerkompressor, der sich durch seinen einfachen Aufbau, seine geringe Größe, sein geringes Gewicht, seinen hohen Wirkungsgrad und seinen geringen Geräuschpegel auszeichnet. Es wird häufig für hochwertige Druckluft in Bereichen wie der Medizin-, Industrie-, Getränke-, Dental- und Lebensmittelverarbeitung eingesetzt. Wir streben ständig nach höherer Produktleistung und besserem Kundenservice.

Funktionsprinzip

Der Scroll-Luftkompressor arbeitet auf der Grundlage der Relativbewegung zwischen einer sich bewegenden Spirale und einer stationären Spirale und bildet eine Reihe halbmondförmiger Kompressionskammern, um die Gasansaugung, -kompression und -abgasung zu ermöglichen. Die stationäre Spirale ist am Rahmen befestigt, während die bewegliche Spirale von einer Exzenterwelle angetrieben und durch einen Antirotationsmechanismus eingeschränkt wird und sich in einer Ebene um die Mitte der stationären Spirale mit einem sehr kleinen Radius dreht. Durch einen Luftfilter wird Gas in die Peripherie der stationären Spirale gesaugt. Während sich die Exzenterwelle dreht, wird das Gas in den mehreren Paaren halbmondförmiger Kompressionskammern, die durch das Ineinandergreifen der beweglichen und stationären Spiralen gebildet werden, allmählich komprimiert und dann kontinuierlich durch das axiale Loch in der zentralen Komponente der stationären Spirale ausgestoßen.

Während des Ansaugvorgangs gelangt Gas durch die Ansaugöffnung in den äußersten halbmondförmigen Raum. Während sich die bewegliche Spirale dreht, wird das Gas allmählich komprimiert und in den zentralen Raum gedrückt. Der Kompressionsprozess wird fortgesetzt, bis das Gas zur zentralen Auslassöffnung komprimiert und ausgestoßen wird. Durch die kontinuierliche Drehung der Scrollplatte verändert sich das Volumen der Kompressionskammer ständig, wodurch der Kompressionsprozess effizienter und stabiler wird.

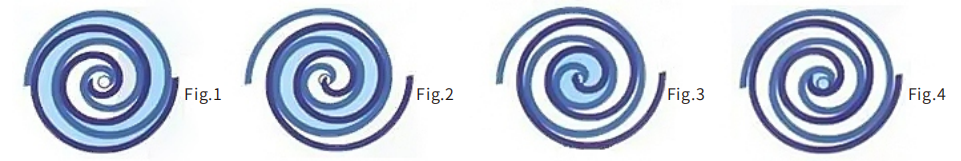

Während sich der rotierende Orbiter in der in Abbildung 1-2-3-4 gezeigten Reihenfolge dreht, verringert sich das Volumen der sichelförmigen Kompressionskammer langsam und die Luft in der Kammer wird allmählich komprimiert. Anschließend wird die Druckluft aus der Mitte der statischen Scheibe abgelassen.

Vorteile

Kontinuierliche und stabile Luftversorgung

Die Mehrkammer-Synchronverdichtung des Scrollkompressors ohne Ventilplatten oder hin- und hergehende Stöße sorgt für eine kontinuierliche und stabile Abgabe von Druckluft.

Hohe Effizienz

Die Ansaug-, Verdichtungs- und Auslassprozesse des Scroll-Kompressors erfolgen alle kontinuierlich und unidirektional, wodurch schädliche Überhitzung effektiv vermieden wird. Der Druckunterschied zwischen benachbarten Arbeitskammern ist gering, was zu einer geringen Gasleckage führt; Gleichzeitig minimiert die niedrige Drehzahl die Reibungsverluste. Darüber hinaus verbessert die enge Anordnung der Scrollplatten den thermischen Wirkungsgrad.

Einfache Struktur und niedrige Ausfallrate

Der Aufbau ist einfacher als bei Kolbenkompressoren (keine Kolben, Pleuel und komplexe Ventile), wodurch die Wartungskosten gesenkt werden.

Geräuscharm

Die kontinuierlichen Ansaug-, Verdichtungs- und Auslassprozesse des Scrollverdichters führen zu geringeren Druckpulsationen beim Ansaugen und Auslassen, was zu geringeren Geräuschen und Vibrationen führt.

Warum sollten Sie sich für einen ölfreien Scrollkompressor von V&T entscheiden?

Scroll-Luftkompressoren können in ölgeschmierte Kompressoren und ölfreie Luftkompressoren unterteilt werden, je nachdem, ob während des Kompressionsprozesses Schmieröl in die Kompressionskammer eingespritzt wird.

Der leiseste ölfreie Luftkompressor von V&T zeichnet sich durch stabile Leistung, sauberen Betrieb, ölfreien Betrieb, geringe Vibration und geringe Geräuschentwicklung aus. Im Betrieb ist kein Ölmedium erforderlich und die Druckluft entspricht der höchsten Stufe der Null-Öl-Norm ISO-8573-1. Dadurch eignet es sich besonders für Anwendungen wie medizinische Luftkompressoren, Getränkeluftkompressoren, ölfreie Zahnkompressoren und Lebensmittelkompressoren. Darüber hinaus kann es ohne zusätzliche Bedienung im Dauerbetrieb betrieben werden und bietet Vorteile wie weniger Zubehör, einfache Struktur, hohe Zuverlässigkeit und lange Lebensdauer. Um den Bedarf an hochwertiger Druckluft von Kunden in der Medizin-, Industrie-, Getränke-, Dental- und Lebensmittelindustrie zu decken, streben wir kontinuierlich nach höherer Produktleistung und besserem Kundenservice.

Sauberkeit

Erfüllt die weltweit höchsten Standards für ölfreie Luftkompression und verwendet saubere und sichere Luft.

Zuverlässigkeit

Weniger Zubehör, keine gefährdeten Teile, lange Lebensdauer und geringer Wartungsaufwand.

Energieeinsparung

Je nach tatsächlicher Nutzung können mehrere Maschinen parallel geschaltet und spezifische Haupteinheiten mit automobiltauglicher Steuerung verwendet werden. Schadstofffrei.

Leiser Betrieb

Geräuscharm und vibrationsarm; Geeignet für Präzisionsmaschinen.

Klasse 0, 100 % ölfrei

Da ölfreie Druckluft für viele Herstellungsprozesse von entscheidender Bedeutung ist, stellen wir eine kontinuierliche Versorgung mit ölfreier Luft sicher, indem wir jegliche Ölverschmutzung im Druckluftsystem verhindern.
